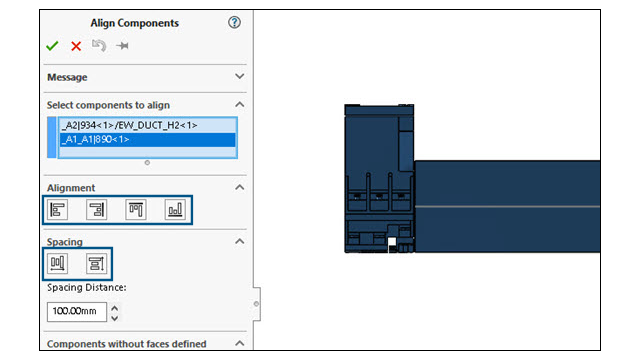

在设计 3D 机柜布局时使用对齐零部件时，可以在图形区域中预览更改。这大大减少了在 3D 机柜布局中对齐 SOLIDWORKS 零部件所需的工作量。对齐零部件 PropertyManager 简化并改进了工作流程

您可以同时更改多个导轨和线槽的长度。在早期版本中，您只能更改单个导轨或线槽的长度。多重选择导轨和线槽可以加速创建 3D 机柜的流程。

要更改多个导轨和线槽的长度：

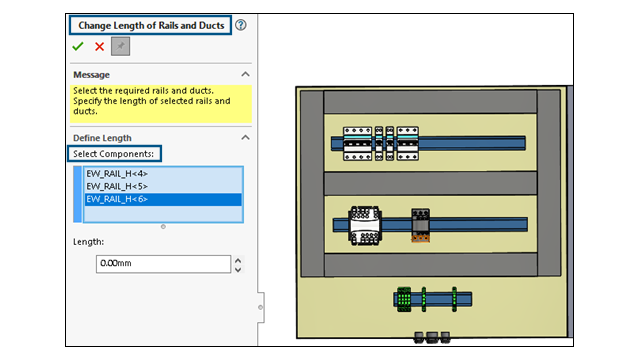

1、在 SOLIDWORKS Electrical 3D 菜单中，单击更改导轨或线槽长度 。

2、转至 PropertyManager 中的定义长度 > 选择零部件下方，在图形区域中选择多个导轨和线槽。

在 SOLIDWORKS Electrical 中，您可以根据所做的选择过滤制造商零件。您可以过滤：

1、关联制造商零件

2、附件制造商零件

3、辅助制造商零件

4、从 BOM 中排除的制造商零件

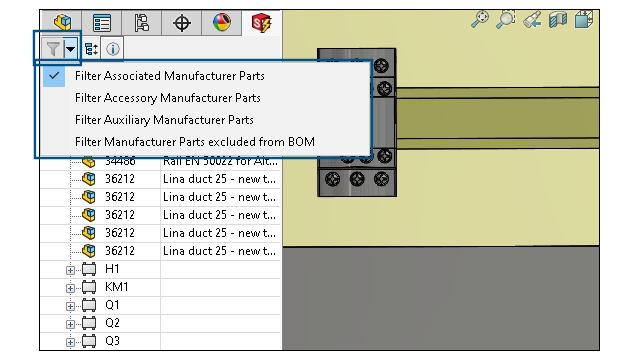

您可以使用 Electrical Manager 树的过滤制造商零件中的列表来过滤各种类型的制造商零件。显示/隐藏关联设备已被此过滤器选项取代。

您可以在 SOLIDWORKS Electrical 2D 机柜布局工程图中插入自动零件序号。

从零部件中删除或替换零件时，您可以清除制造商零件信息。

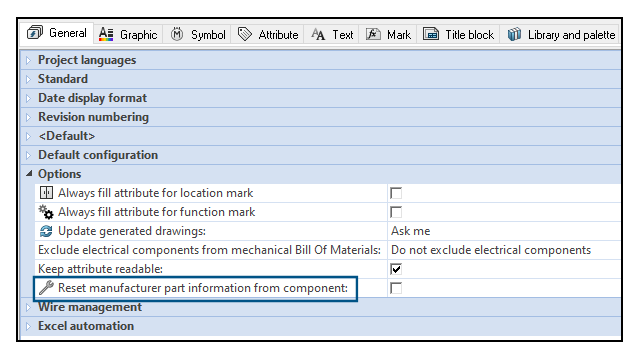

要移除制造商零件数据，请单击 电气项目 > 配置 > 项目 。转至电气项目配置对话框的常规选项卡，在选项下选择从设备重置制造商零件信息。删除或替换为其他零件时，这会重置相关信息，如制造商数据、端子标注。

默认情况下，该选项会被清除。如果您清除此选项，即使在您删除或替换后，零件仍会保留端子号。

借助 Excel 自动化，您可以自动重置未定义的宏变量。

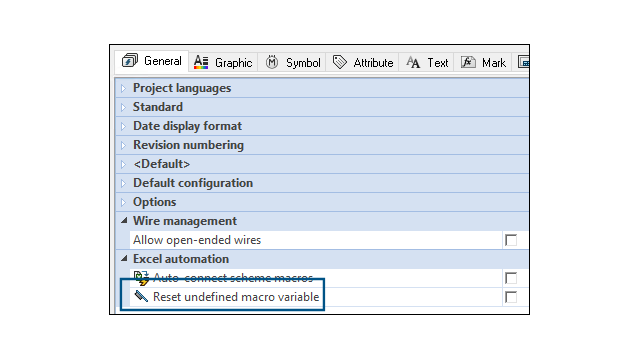

要重置未定义的宏变量，请单击 SOLIDWORKS Electrical > 配置 > 项目 。转至电气项目配置对话框的常规选项卡，在 Excel 自动化下，选择重置未定义的宏变量。选择此选项时，%xxx% 变量不会保留在插入的宏中。它由以下项替换：

1、空字符串

2、已移除的对象

3、关联的默认对象（如函数或位置）

在报告配置中，当您合并行时，软件会将连续值作为合并行的范围列出，而不是列出范围中的每个单独值。

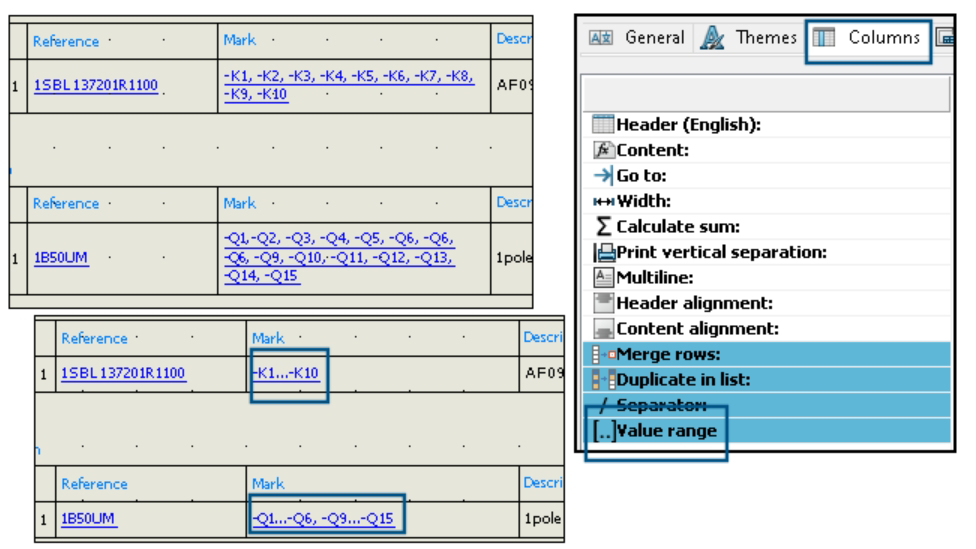

在报告配置版本对话框的列下，选择值范围。要激活此选项，请选择合并行。您可以同时为多列激活此选项。

SOLIDWORKS Electrical Schematic 改善了用户体验。

1、在工程图中，您可以使用箭头键移动实体。

2、项目图纸的网格点大小会自动适应屏幕分辨率。

3、在原理图项目中，当您将侧面板设置为自动隐藏时，面板将保留自动隐藏设置。此行为增加了应用程序的可用性。

改进了为远程用户存档项目（VPN 连接），现在速度明显更快。
