Creo

每年 PTC 和 Creo 都会使您的工作变得更容易、更快捷。Creo 10 也不例外，在多主体设计、曲面设计和模型树管理等方面进行了更新。

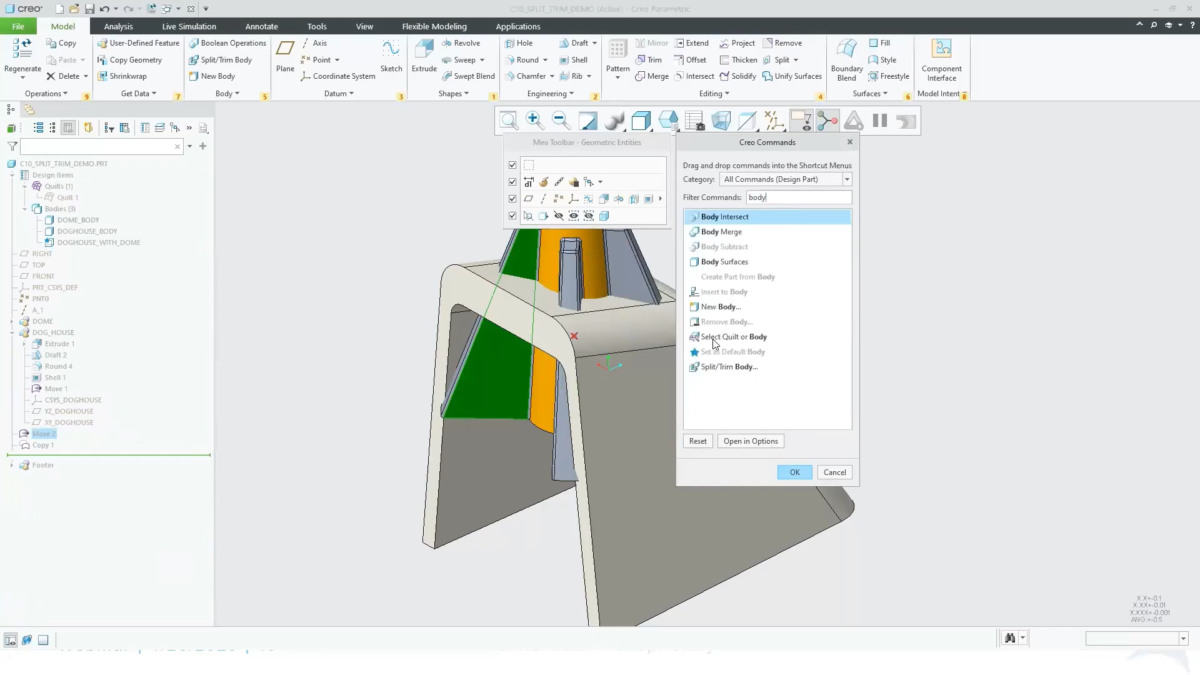

1、Creo 10 包括对多主体设计工作流程的改进，包括新的拆分/修剪功能以及在布尔运算期间传播外观和参考值的功能。

2、增强了 Warp 中的拉伸工具，允许用户选择已定义的参考值来拉伸他们的模型。用户现在可以选取基准平面、点、轴、坐标系、曲面、曲线或小平面作为参考，沿指定的轴向拉伸模型。自由式和样式曲面设计工具也得到了增强，分别具有旋转对称性和平滑的法线连接。

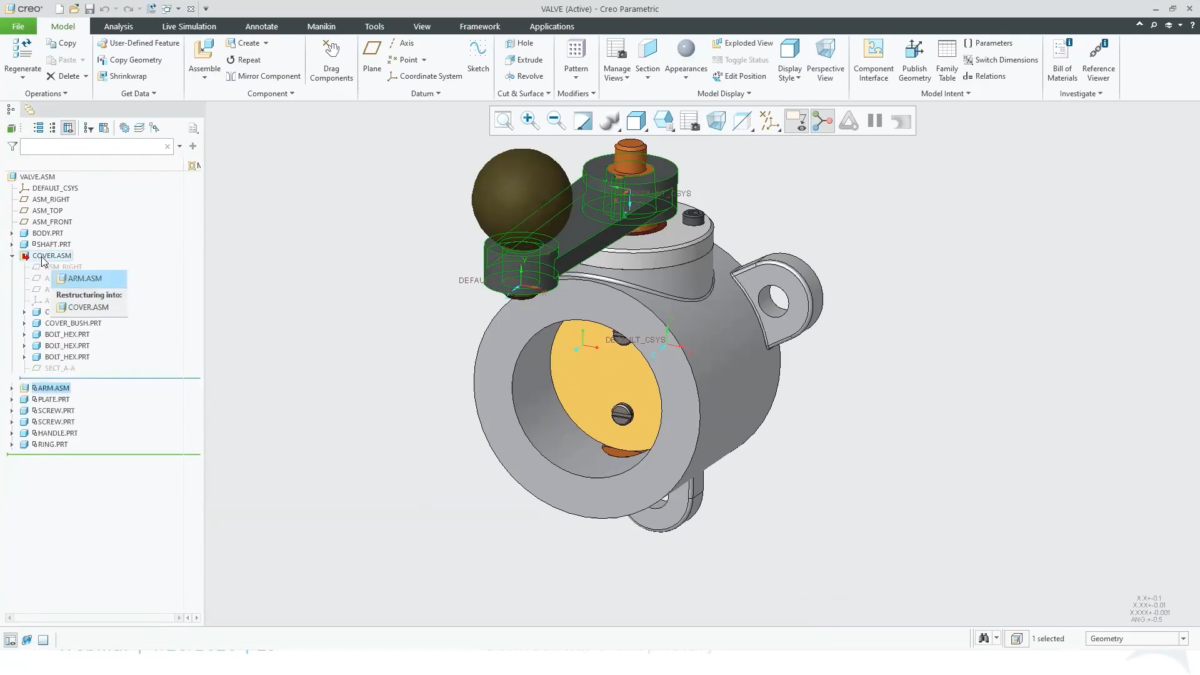

3、改进了模型树，消除了重组和重新排序装配之间的混淆。

4、Creo 广泛的阵列能力也得到了扩展，使用户能够对嵌套阵列执行阵列成员计数。

扩大可能性的范围。利用复合材料确保获得更为坚固、轻量的结果。

1、在 Creo 内部引入新的专用复合设计和制造环境。提供广泛的功能来定义单个板层叠层、板层截面、过渡、板层顺序，甚至创建生成的实体几何和内侧型线(IML) 面组。

2、广泛支持对单个板层的悬垂和压平进行仿真和验证，以及对最终复合设计进行仿真。

3、丰富的功能可以应用分层或穿透操作来缓解织物中的压力。

4、自动创建最终叠层序列的完整而详细的板层文档。

电气化正成为许多行业的一项关键举措。Creo 改进了电缆和线束设计工具，以帮助您铺设和管理线束。

1、布线拆分/合并线束工具可将现有线束拆分成两个单独的线束，以后可以将它们合并在一起。这促进了子系统的轻松重用，并允许多个用户处理同一总体线束设计，从而促进更有效的协作。

2、为了改进对模型树中的电缆和电线的管理，添加了一个新的以应用为中心的树，其中包含三种不同的视图（电缆、线束和连接视图）。

3、添加了新的 ECAD 功能，包括粘贴掩模和孔参数，以更好地设计和控制 PCB设计。

客户必须能够安全有效地使用您的产品。了解使您能够考虑用户的移动范围、视野和独特性的Creo 增强功能。

1、视野功能现在可以选择对象来执行反射分析。生成的曲面圆锥体表示从所选对象反射出来的视野。此外，可以添加围绕一个或两个轴的旋转值来控制反射对象方向。

2、人体模型现在支持多个范围包络。食指、中指、拇指和掌心都有一个范围包络。更新了人体模型库，这些库现在存储为不可分的装配，方便管理。

Creo 10 为您提供了强大的基于模型的定义工具，让您以更少的工作量实现更高的清晰度。

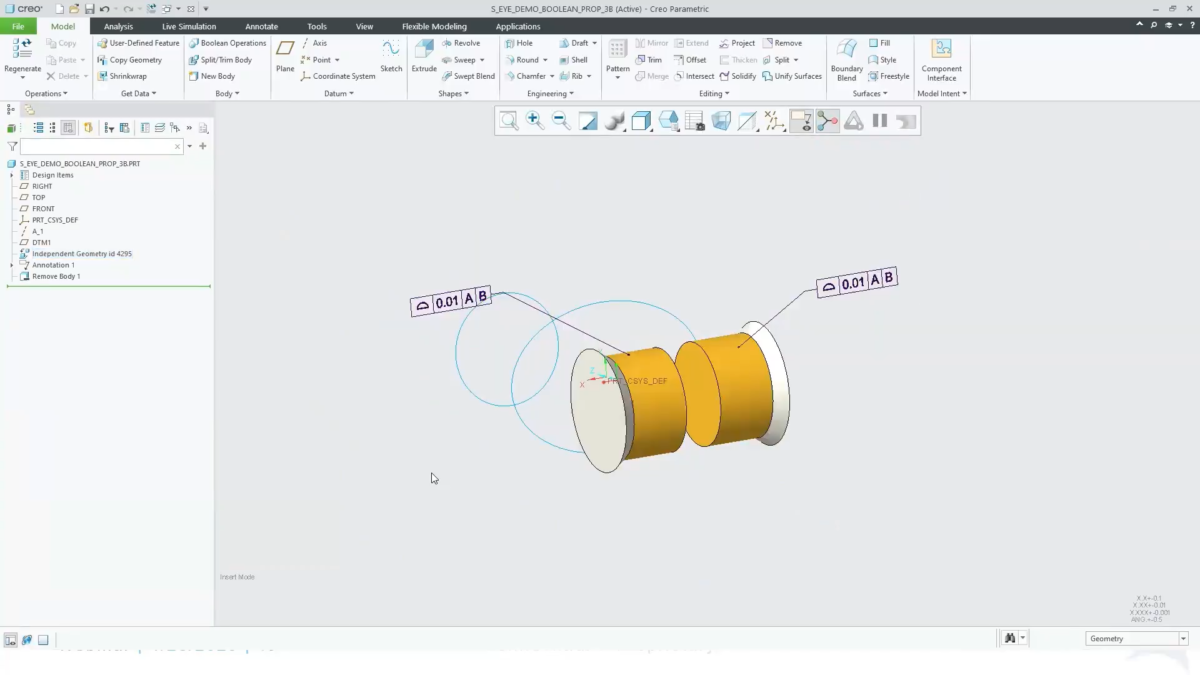

1、最新的 MBD 增强功能允许用户将符号或表面粗糙度与 3D 模型中的其他注释相关联，在放置期间从父对象继承其注释平面。使用此工具，相关父注释的任何移动也将应用于相关符号，并且它们在被分配到其他组合状态时也将表现为一组。此外，用户可以选择其中一个注释并观察另一个注释的交叉突出显示，从而了解任何相关注释之间的关系性质。

2、GD&T Advisor 现在得到了增强，改进了总体轮廓公差的语义行为，增强了对细节设计标准的遵从性，并改进了其他可用性功能。不受 GD&T 注释约束的模型曲面将自动关联为总体轮廓公差的语义参考。对模型中 GD&T 注释的任何进一步更改都将自动更新总体轮廓公差的相应语义参考。此外，ISO GPS 模型现在支持直线度和线轮廓等几何特征。

使用增强的仿真驱动设计工具改进您的产品。引入 Creo Ansys Simulation Advanced，这是 Creo仿真产品家族的最新成员，为您提供了可能从未考虑过的选项。

1、支持包括 Neo-Hookean 超塑性、线性正交各向异性弹性和双线性塑性在内的非线性材料。

2、支持热和结构的组合分析。

3、支持非线性接触点，包括有摩擦和粗糙的接触点等新接触点类型。

4、Creo Simulation Live 现在包括扩展的接触点仿真选项，以及改进的流体和结构结果选项。

5、Creo Flow Analysis 和 Creo Simulate 也得到了增强，分别具有更好的动画支持和多主体支持。

6、在 Creo 10 中，创成式设计继续得到改进，增加了旋转对称性，提供了添加点质量和远程载荷的能力。

Creo 10 提供了增材制造和减材制造改进功能，让您能够轻松交付高质量的可制造产品。
