适用版本：NX6以上

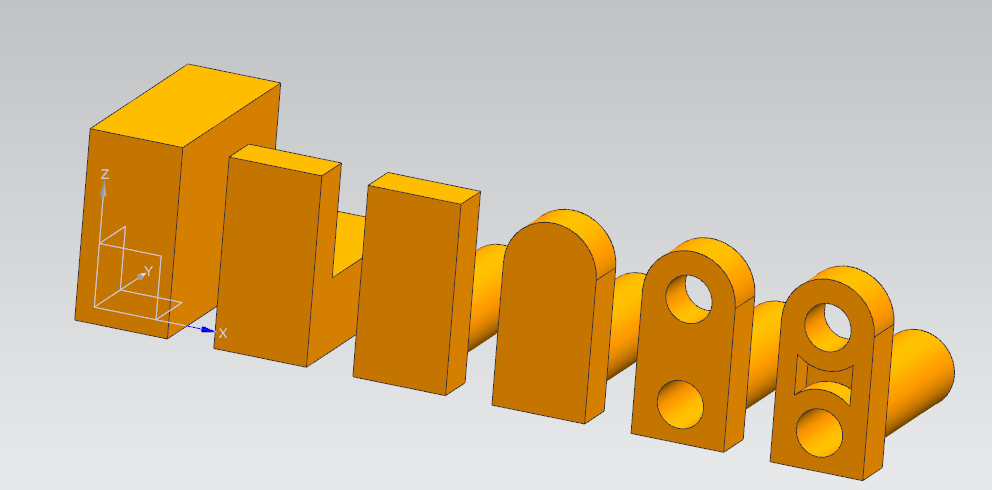

有些时候，我们可能使用NX的装配，将我们的产品，按照加工，或者装配的顺序，将我们的模型按照该顺序依次排布开，如下图1所示。
图1 排布效果图
手动拖动每一个组件的方式固然可以，但是操作起来需要重复操作命令，不能批量展开这些组件。通过“模型排布”工具，可以快速，批量的按照一定的方向将模型排布开。
本篇以NX1872为例，介绍如下：

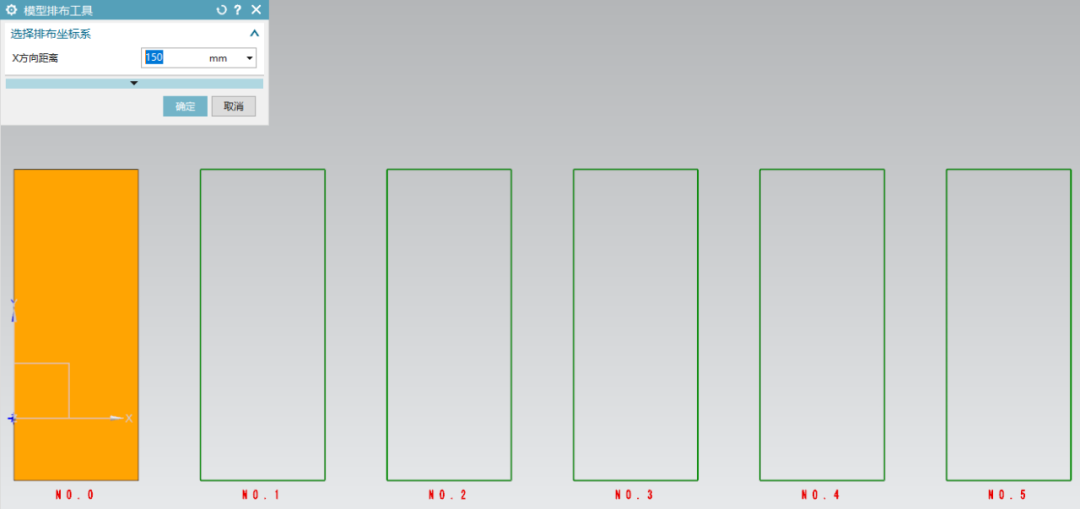

点击“模型排布工具”按钮，程序抓取当前工艺的模型的投影轮廓线，排布方向为“WCS”的“X”方向，自动推荐间隔距离为在“WCS”的“X”方向的最大距离的一半，如下图2所示。
图2 点击菜单按钮后的预览效果

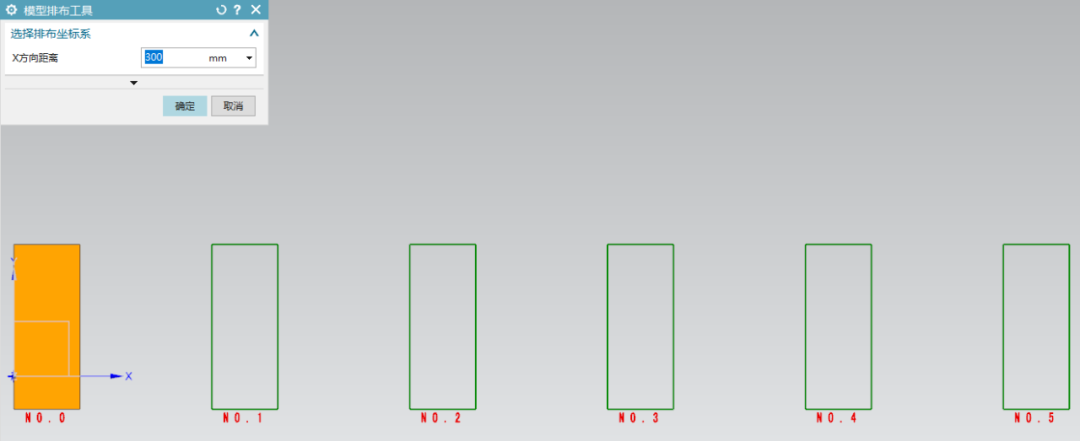

若觉得距离不合适，可在界面中手动输入距离参数。界面中的显示状态会实时更新，如下图3显示。
图3 修改X方向距离之后的预览效果

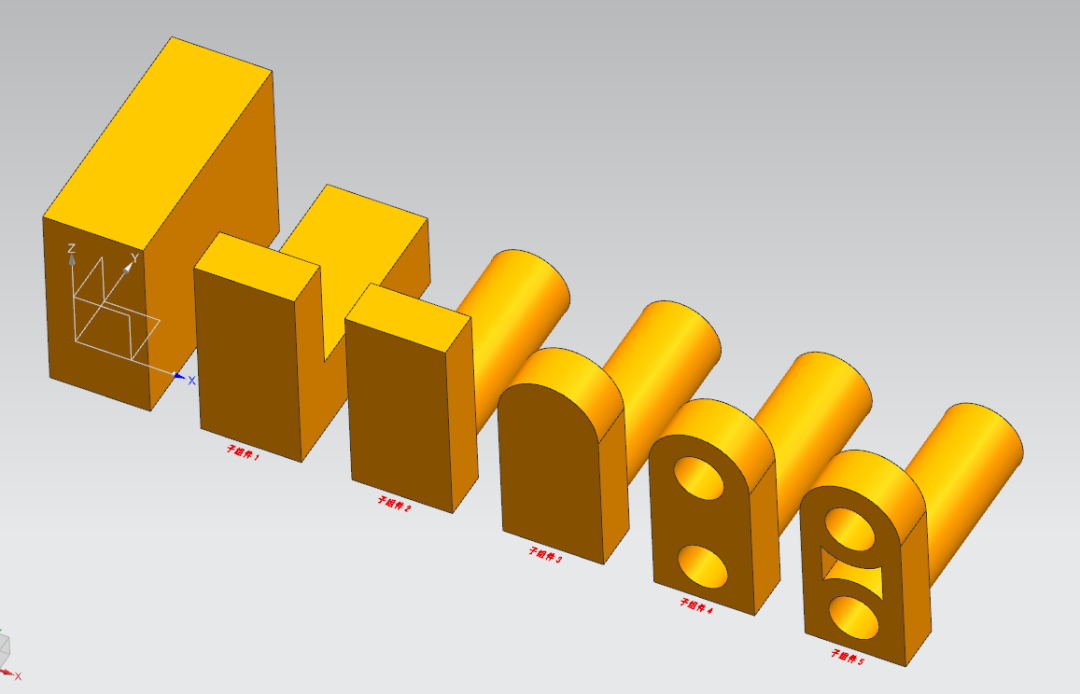

点击确定之后，即可显示排布结果，并且程序会将组件名称显示到对应的零件下方，如下图4所示：
图4 排布的显示结果
通过对模型排布功能的使用，可以快速批量的将对应的模型排布开。可以更加简便的操作，极大的提高设计效率。
